智能燃气控制阀操作说明
安装注意事项
1、请断电后再安装；切记带电插拔接线端子
2、外供电时必须接上流量计的地线端子，减小静电干扰；
3、安装现场一定要有防雨遮挡，避免雨水渗入表内造成损坏；
4、更换电池时，必须先切断阀门，反复检查现场是否有可燃气体泄漏，防止电火花造成事故；
5、缓慢开阀、避免气流过快冲击仪表内部组件
6、此阀体最高耐压等级为0.4MAP、切记高压运行；

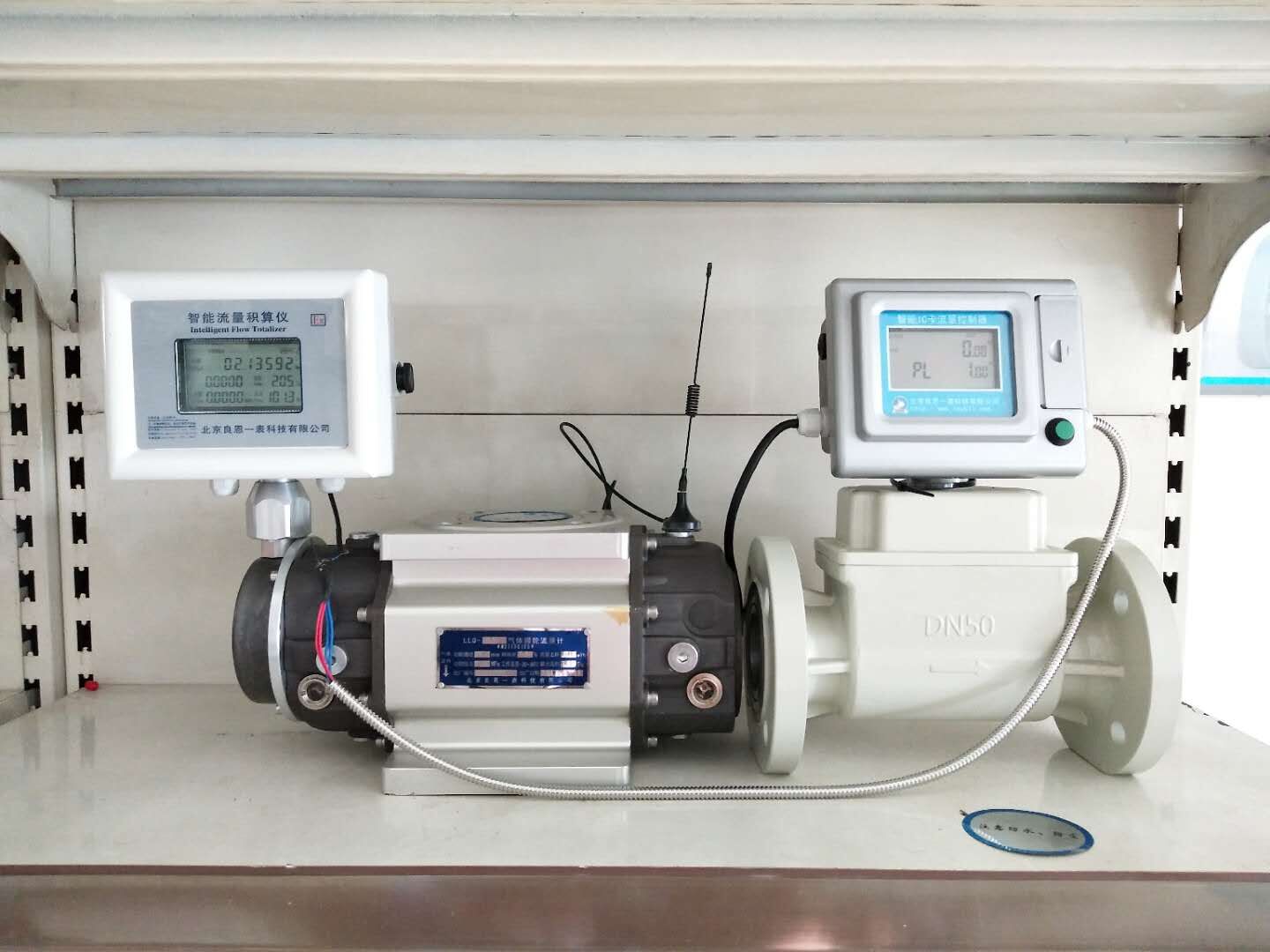

该产品由6v微型电动机、104合金铝壳体、壳体内部机械组成，通过该产品的机械动作完成气源的供给与停止，结合计量设备安全、可靠、准确完成计量过程，具有安全可靠、长效稳定等特点。我厂生产的G6、G10、G16、G25、G40，DN50、DN80、DN100、DN150、DN200、DN250型智能燃气阀适合与工厂、饭店等用气量较大的场合使用，该产品结构合理、质量可靠、安装方便、使用寿命长，使用于人工煤气、天然气、液化石油气、沼气等安装使用。
本产品采用直通式翻盖设计，气流通过阀体畅通无阻，完全实现了无压损用气。驱动装置采用电气隔离式设计，电机与减速机安装在阀体外部，使电源与气源完全隔离，极大的起高了产品的安全使用性能。
产品生产检测参考了GB/T6968-97的有关内容和行业标准的有关内容，制定出本企业《企业标准》，产品生产、检测依据本企业标准执行。
控制阀体基本参数
一、 工业燃气阀；
二、 工作压力范围： 0～0.4MPa中压阀、0～0.6MPa高压阀；
三、 外密封性： ≥0.8MPa无泄漏；
四、 内密封性： 满足在0.6MPa下<2升/h；
五、 阀体耐压性：≤1.6MPa；
六、 阀的耐久性： 控制阀开关动作10000次后仍能工作正常；
七、 环境温度 -20℃～45℃，（正常工作环境条件）；
八、 正常工作电压： 6～7.2VDC；
九、 正常工作电流： 30～50mA; 最大堵转电流＜200mA；
十、 运动特性： 90℃往复运动；
十一、开关阀单向行程时间、电压6.0VDC：
DN25-＜15S、 DN40-＜19S、 DN50-＜19S、 DN80-＜19S 、 DN100-＜ 19S 、 DN150-＜ 41S 、 DN200-＜ 41S 、 DN250-＜ 52S。
十二、控制阀为本安防爆部件，其防爆标志为ExiallBT4 Ga;
十三、外形安装尺寸：
型号规格 | 通经DN | L(mm) | D(mm) | n | d | H(mm) | B(mm) | 重量（kg） | 备注 |
DN-25 | 25 | 250 | 115 | 4 | φ14 | 300 | 85 | 3 |
|
DN-40 | 40 | 263 | 150 | 4 | φ18 | 325 | 110 | 4.5 |
|
DN-50 | 50 | 263 | 165 | 4 | φ18 | 340 | 125 | 6 |
|
DN-80 | 80 | 263 | 200 | 8 | φ18 | 368 | 160 | 7.5 |
|
DN-100 | 100 | 314 | 220 | 8 | φ18 | 384 | 180 | 9.5 |
|
DN-150 | 150 | 372 | 285 | 8 | φ22 | 465 | 240 | 16 |
|
DN-200 | 200 | 445 | 340 | 12 | φ22 | 515 | 295 | 22 |
|
DN-250 | 250 | 580 | 405 | 12 | Φ26 | 574 | 355 | 39 |
|
备注：法兰执行GB9113.1标准，n：螺栓数量。 |
|
|
|
|
|
|
|
|
|
充值软件操作说明书
双击IC卡读写系统.exe
在弹出的对话框中输入用户名和密码点击“确认”。用户名Administrator 密码000000（默认可修改）
注意：打开软件前请确认IC读卡器已经链接，如果未连接IC卡读卡器则会提示报错：
开户
将标有“充值卡”的IC卡芯片朝下插入读卡器。
点击“制造”-“格式化IC卡”
在弹出的“模式确认”界面进行选择“是”或“否”。
注意：
根据插入的是新卡还是使用中的IC卡来确定“是”或者“否”。
如果插入的是一张从未使用过的新卡则选择“否”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”
如果插入的是一张已使用过的旧卡则选择“是”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”
点击“操作”-“逻辑卡”-“用户开户”
在弹出的对话框中下来选择“用户类型”及其他用户信息，然后点击“新建”。
注意：根据实际情况勾选“把当前用户注册为支持跨网通信的IC卡用户”
设置单价：
点击“管理”-“价格设置”
在弹出的“用户价格设置”界面，可以对不同用户类型设置不同的价格。
IC卡充值
将“充值卡”芯片朝下插入IC卡读卡器。
点击“销售”按钮
在弹出的“充值销售”对话框点击“读卡”。
输入“本次交易数量”或者“本次交易价格”后点击确认。
远程充值
1、点击“操作”-“远程充值”
2、在弹出的“远程充值”对话框中输入“用户名称”或者“用户编号”
然后输入“充值数量”或者“充值金额”点击“确认”
3、再次核对充值信息点击“是”
4、提示“远程充值已进入序列，最迟5分钟内操作完成”
制作清零卡(转存卡)
清零卡是控制器第一次使用的卡。接下来我们将介绍如何制作清零卡
将标有“清零卡”的IC卡芯片朝下插入读卡器。
点击“制造”-“格式化IC卡”
在弹出的“模式确认”界面进行选择“是”或“否”。
注意：
已插入的是新卡还是使用中的IC卡来确定“是”或“否”
如果插入的是一张从未使用过的新卡则选择“否”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”
如果插入的是一张已使用过的旧卡则选择“是”。然后在格式化IC卡界面点击“格式化”，格式化过程中不能拔出IC卡。格式化完成后点击“退出”
待进度条显示完成后点击“制造”-“工具卡”
在弹出的对话框中选择“清零卡”，点击“写卡”。写卡过程中，不能将IC卡拔出。写卡完成后点击“退出”，使用注意事项
1、断电接线；切记带电插拔接线端子
2、外供电时必须接上流量计的地线端子，方可减小静电干扰；
3、安装现场一定要有防雨遮挡，避免雨水渗入表内造成损坏；
4、更换电池或仪表时，必须先切断阀门，反复检查现场是否有可燃气体泄漏，防止电火花造成事故；
5、缓慢开阀、避免气流过快冲击仪表内部组件
6、此阀体最高耐压等级为0.4MAP、切记高压运行；
北京良恩一表科技有限公司 技术支持电话：18518720128
