温度变送器

产品详情

产品概述

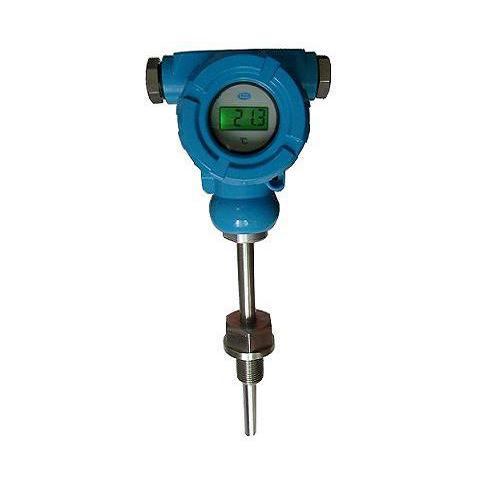

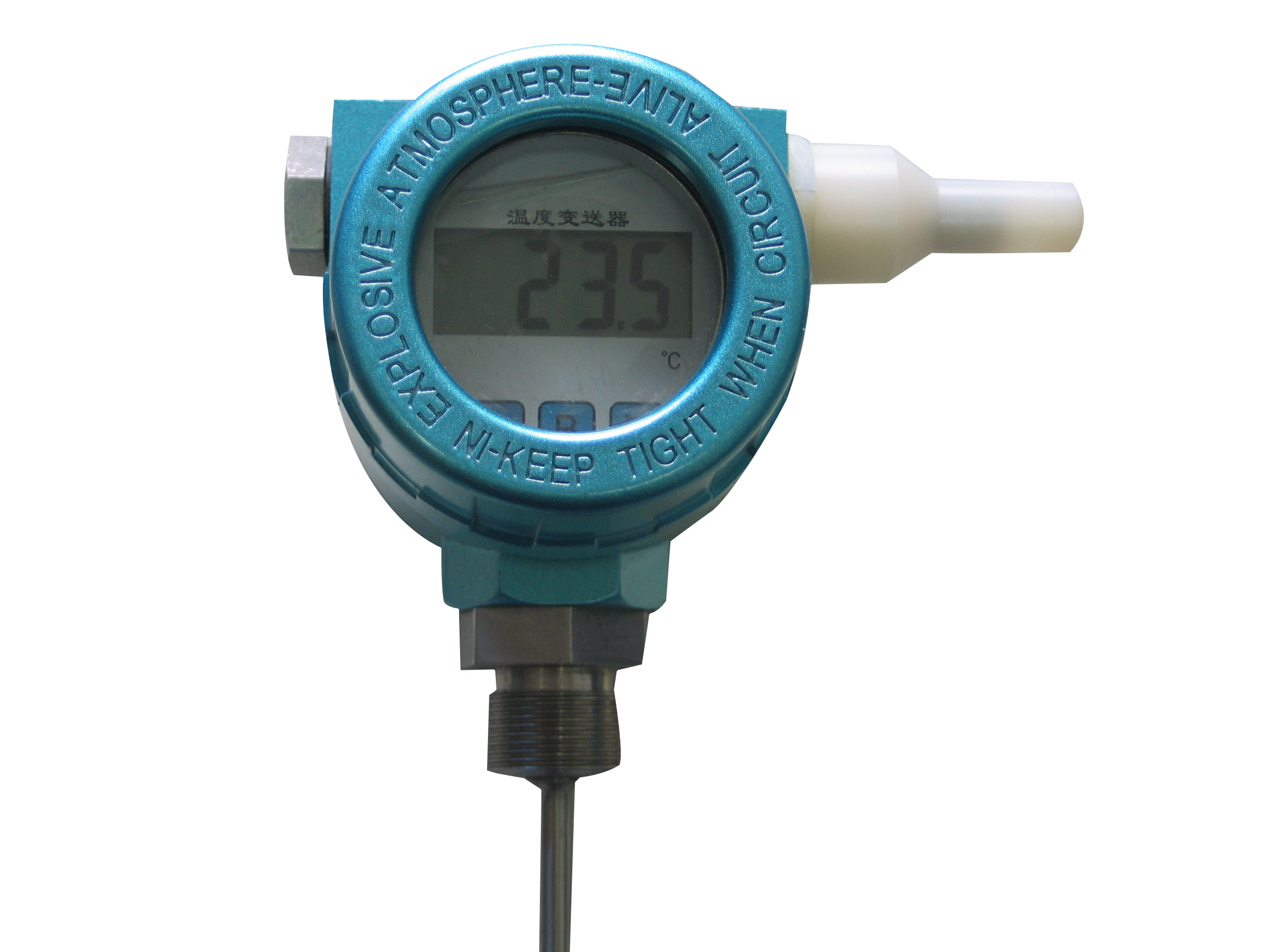

　　一体化温度变送器是温度仪表中的现场安装式温度变送单元。SURE3011一体化温度变送器集传感器同变送器为一体，直接测量各种工业过程中，-200~1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻信号成正比的4~20mA统一输出信号，送显示、记录调节仪表或计算机。作为新一代的温度变送器，SURE3011一体化热电偶（阻）温度变送器可广泛用于冶金、石油、化工、电工、轻工、纺织、食品、国防及科研等各部门。

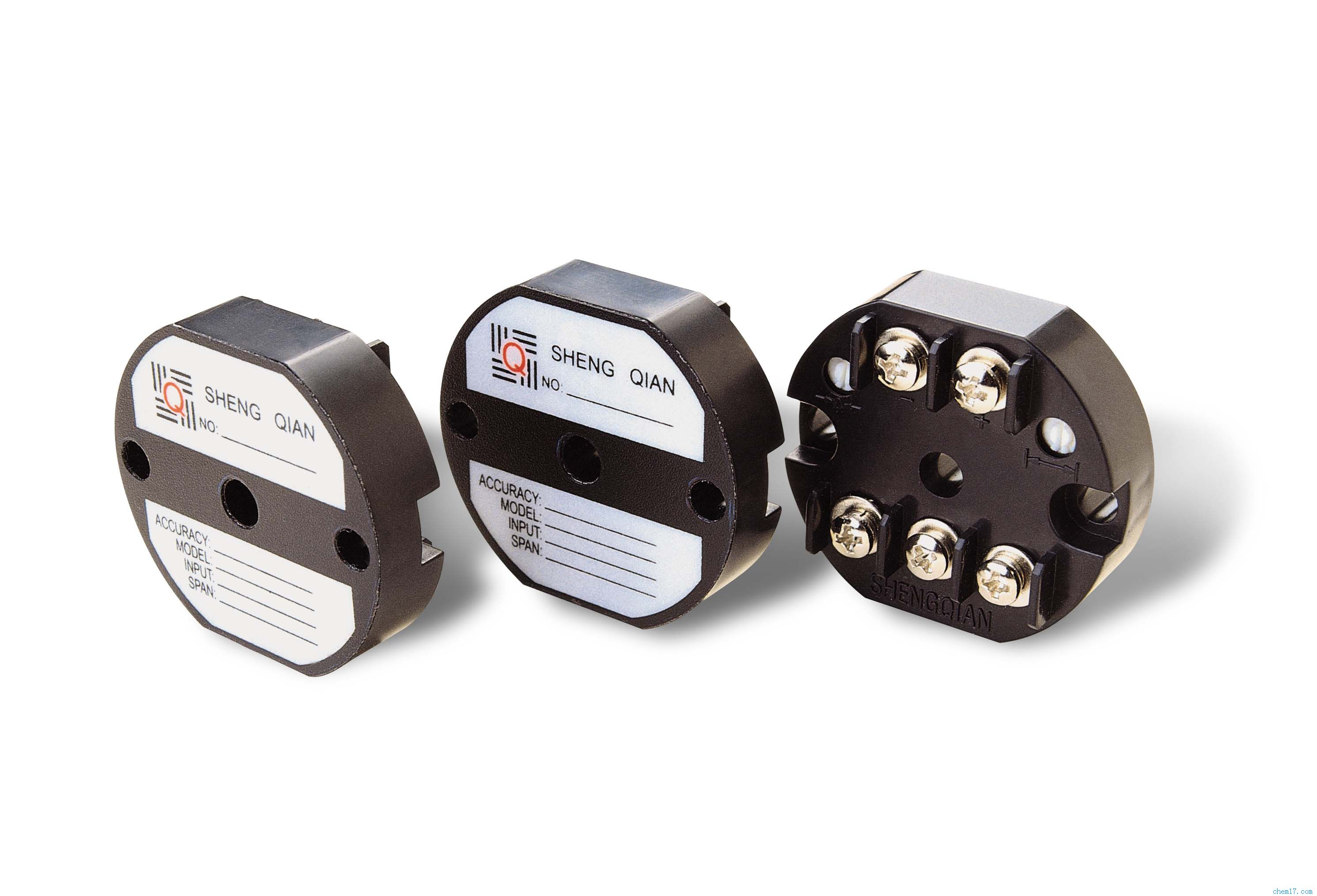

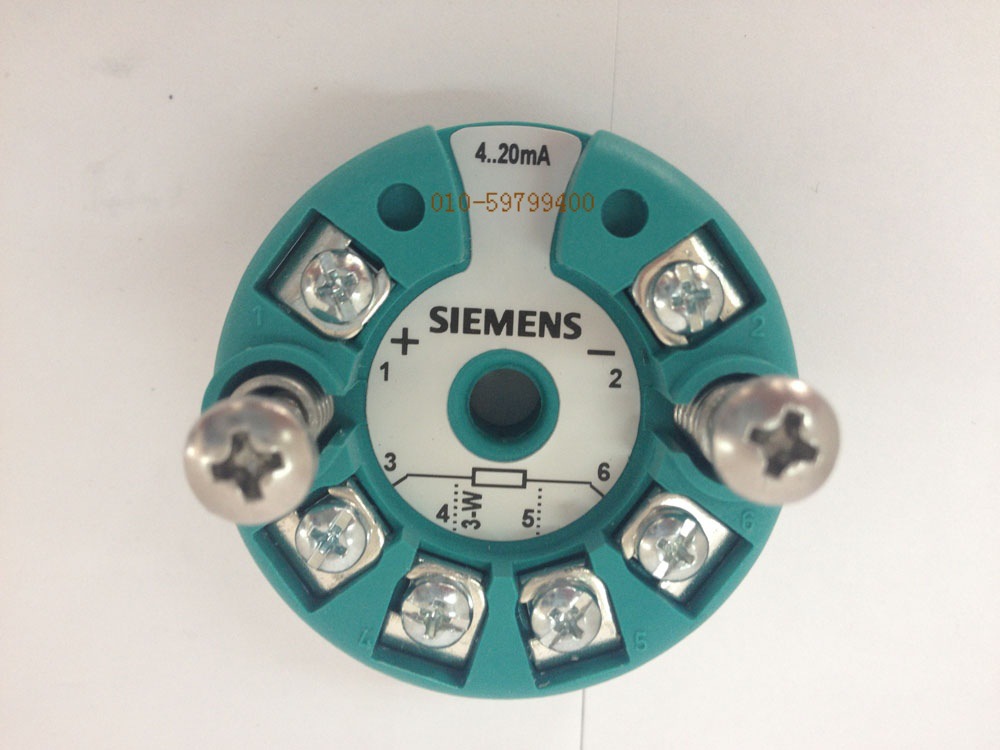

变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。作为一体化温度变送器在工业现场直接输出4~20mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。变送器部件精度高，功耗低，使用环境温度范围宽，工作稳定可靠，而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适宜于恶劣现场环境中使用。

产品特点

具有线性化校正功能，热电偶温度变送器具有冷端温度自动补偿功能；
压簧式感温元件，抗震性能好；
测量范围大（热电偶可达到1000℃以上），测量精度高；
机械强度高，耐压性能好；
响应时间短；
全系列热电偶、热电阻温度传感器；
工艺连接方式多种多样。

技术参数

1.常温绝缘电阻
⑴热电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
⑵热电偶
热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
2.热响应时间
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示，一般情况τ0.5≤90S。
3..最小插入深度
最小置入深度不小于50mm。
4.公称压力
一般是指室温下保护管所能承受的静态外压力而不破裂，试验压力取公称压力的1.5倍。允许工作压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、插入深度以及被测介质的温度、流速和种类有关。

测量范围

分度号及测量范围
⑴热电阻

热电阻类别	测温范围	精度等级	允许偏差
Cu	-50～+100		±(0.30+0.006) \|t\|
Pt	-200～+500	A级	±(0.15+0.002) \|t\|
Pt	-200～+500	B级	±(0.30+0.005) \|t\|

注：表中t为被测温度的绝对值，℃。
⑵热电偶

分度号	允差等级
	Ⅰ		Ⅱ
	允差值	测温范围℃	允差值	测温范围℃
K	±1.5℃	-40～+375	±2.5℃	-40～+333
K	±0.004\|t\|	375～1000	±0.0075\|t\|	333～1200
E	±1.5℃	-40～+375	±2.5℃	-40～+333
E	±0.004\|t\|	375～800	±0.0075\|t\|	333～900
S	±1℃	0～+1100	±1.5℃	0～600
S	±[1+0.003(t-1100)]	1100～1600	±0.0025\|t\|	600～1600
B	―	―	―	―
B	―	―	±0.0025\|t\|	600～1700

注：t为实际温度，允许可用温度度数表示，也可用实际温度的百分数表示，取其大者。

产品分类

仪表型号	SURE301-w100	SURE301-w101	SURE301-w102
感温元件	PT/K/E/S/B		PT/K/E/S/B
仪表类型	装配型,铠装型, 耐磨型，端面型，直角弯头型，微细型，卫生型	常规型, 智能型, 挂壁型,导轨型	装配型,铠装型, 耐磨型，端面型，直角弯头型，微细型，卫生型
精度等级	A/B级	0.5；0.2；0.1级	0.5；0.2；0.1级
测量范围	-150-1900℃	-150-1900℃	-150-1900℃
显示	无	可选	可选
信号输出	RTD/MV	4-20mA；1-5V；	4-20mA；1-5V
供电电源	无	24VDC±15%	24VDC±15%
通讯接口	无	Hart（可选）	Hart（可选）
护套材质	详见护套特性表	详见护套特性表	详见护套特性表
防爆等级	ExdIIBT6或ExiaIICT4	ExdIIBT6或ExiaIICT4	ExdIIBT6或ExiaIICT4
防护等级	IP65	IP65	IP65
整机功耗		< 1W	< 1W
安装方式	螺纹或法兰安装	螺纹或法兰安装	螺纹或法兰安装
环境温度	-30℃～60℃	-30℃～60℃	-30℃～60℃
